Омега-профиль

Омега-профиль – это новинка на строительном рынке, его назначение – способствовать более быстрому, качественному изготовлению и монтажу Вашей продукции. Сложная (запатентованная) геометрия профиля придает ему жесткость и надежность, высокую универсальность применения.

Геометрия профиля разработана нами для значительного упрощения и удешевления конструкции в целом за счет «холодной» сборки (без сварочных и подготовительных работ – зачистки после сварки, грунтования и т.д.), но возможен и “традиционный” способ сборки конструкций с применением сварки.

Дизайн профиля продуман до мелочей. Загибы на концах сделаны для лучшего зацепа с профнастилом, сендвич-панелями и т. д., одновременно упрощают сверление на краю: сверло не соскальзывает при установке заклепок и саморезов. «Ласточкин хвост» увеличивает момент инерции на изгиб и кручение, позволяет надежно крепить, за счет конфигурации, резиновое уплотнение, декоративные элементы.

Цинковое покрытие поверхности профиля и применение нержавеющих комплектующих делает готовое изделие практически “вечным”, не подверженным разрушающему влиянию окружающей среды. Рама ворот в процессе эксплуатации больше всего подвержена случайным механическим воздействиям (царапины, удары…). Покраска рамы не решает проблем коррозии. Мы решили проблему за счет оцинкования, при небольших механических повреждениях металл не будет кородировать даже при повреждении краски. Для окрашивания цинка подходит любая краска по металлу, необходимо только слегка пройтись наждачной «нулевкой» для увеличения адгезии, либо применить грунт по цинку. Возможна поставка профиля без цинкового покрытия, как более дешевый вариант. Профиль поставляется отрезками по 6м.п. Для сборки откатных ворот лучше использовать оцинкованную направляющую Welser Profile AG. Омега-профиль используется для ворот с максимальной шириной проезда 4 м.

Технология сборки рамы ворот из омега-профиля:

И в реальных условиях:

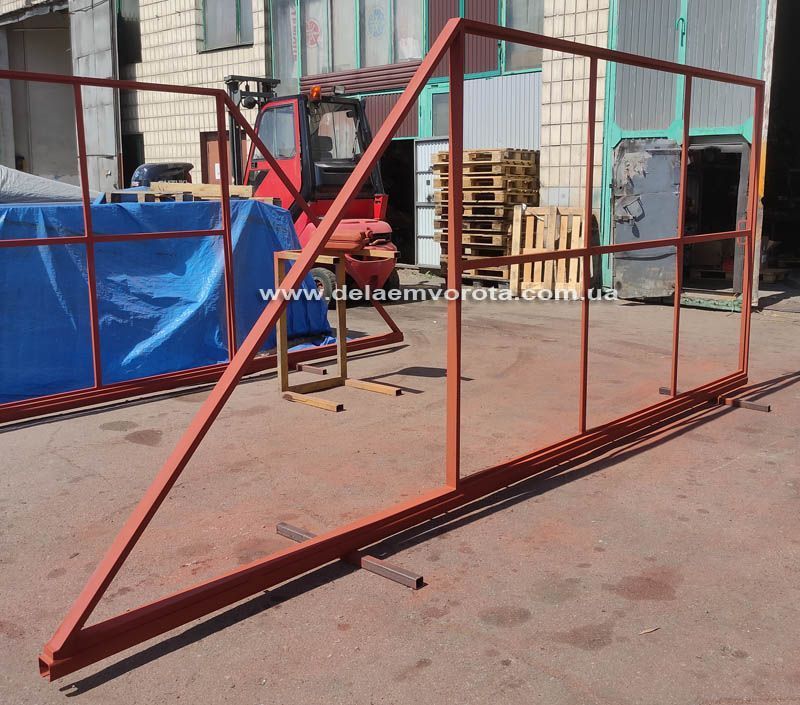

Фото готового изделия - откатные ворота из омега-профиля.



Въездная группа (откатные ворота и калитка) из омега-профиля.

   Фото готового изделия - калитка из омега-профиля.


Желаем успехов!
