Детальные фото и чертежи консольной фурнитуры для откатных ворот.

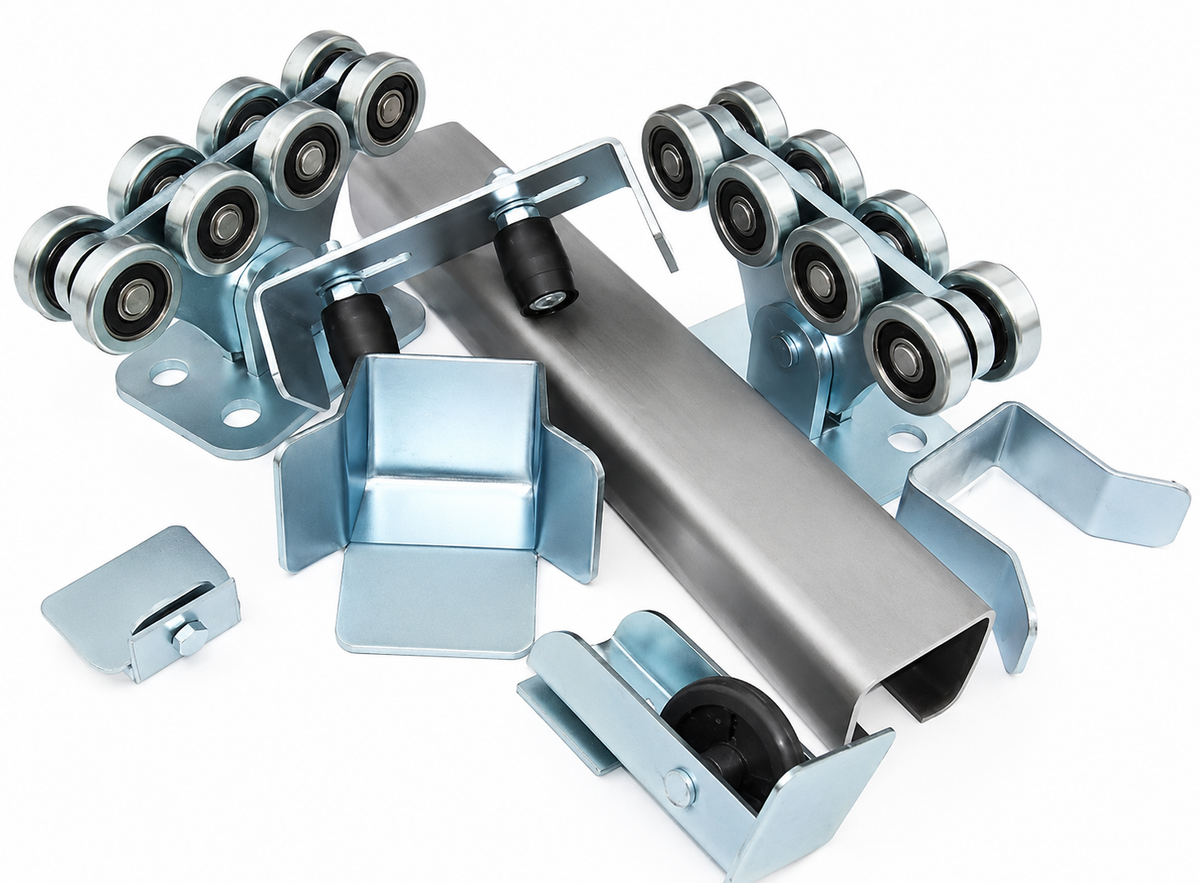

Малый консольный комплект Welser Profile STANDART (OPTIMA) до 500кг.

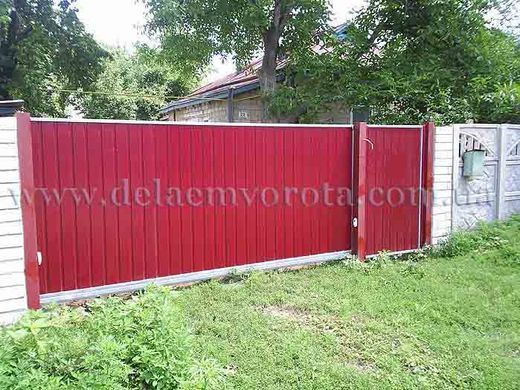

Откатные ворота своими руками

Фурнитура Welser Profile завоевала заслуженную популярность на рынке и является одной из самых продаваемых в Украине. Десятки тысяч клиентов уже отдали предпочтение этому бренду и по достоинству оценили его качество и надежность.

Многие клиенты сегодня вполне резонно интересуются детальным описанием фурнитуры для откатных ворот - точными размерами, наличием усиленных подшипников, внешним видом, толщинами металла итд. Этими фото-видео обзорами мы попытаемся удовлетворить любопытство всех желающих сделать откатные ворота своими руками.

Фурнитура Welser Profile выпускается с длиной направляющей 5, 6 и 7метров.

Фурнитура для откатных ворот Welser Profile отличается от большинства брендов представленных на рынке Украины плавным и тихим ходом. См. видео.

На ней Ваши новые ворота будут ездить легко и плавно. Вот так как на видео.
На фурнитуре другого производителя такого плавного и тихого хода ворот может не получиться.



Как говорится, почувствуйте разницу. Ворота на фурнитуре одного широко рекламируемого в интернете бренда:

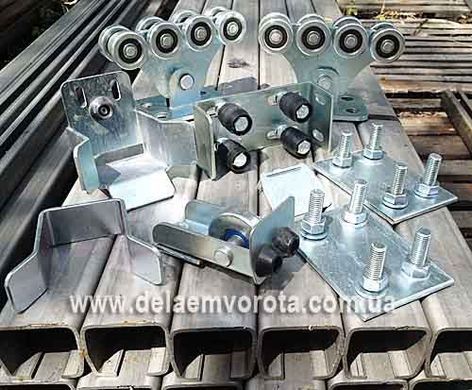

Если Вы решили сделать откатные ворота своими руками и хотите использовать для своих ворот фурнитуру действительно европейского уровня качества и исполнения - обратите внимание на эти комплекты. Усиленный 301-й подшипник и направляющая из травленой, пассивированной стали, гарантируют долговечность и надежность в работе.

Пассивация металлов — переход поверхности металла в неактивное, пассивное состояние, связанное с образованием тонких поверхностных слоёв соединений, препятствующих коррозии.
В технике пассивацией называют технологический процесс защиты металлов от коррозии с помощью специальных растворов или процессов, приводящих к созданию оксидной плёнки.

Фото и чертеж малого направляющего рельса (гнутого профиля) 70х60. Толщина стенки рельса 3,6мм

направляющая малая 70х60

Направляющая для откатных ворот купить

Направляющая для ворот

Направляющая оцинкованная Welser Profile AG


Направляющие для откатных ворот

Идеальное качество направляющих: Обратите внимание как ровно лежат одна к одной. Длина 6м.

Направляющая для откатных ворот

Как видно у Welser Profile симметричные и четкие ребра жесткости, ролики каретки ездят четко по плоскостям для этого предназначенных с точностью до миллиметра.
Направляющая имеет толщину стенки 3.6 мм, идеально ровная.

Вид сбоку:

Напаравляющая с анодированым покрытием

Welser Profile SP

Обратите внимание, поверхность направляющих гладкая как зеркало, без окалины, коррозии и каких-либо рыхлых включений.

Некоторые продавцы рассказывают про высокоуглеродистые, высоколегированные и прочие космические марки стали в производстве своих направляющих, однако это рассчитано исключительно на то, что Вы этого никогда не сможете проверить, если только ваш дядя не работает на гуталиновой фабрике в лаборатории металлов при НИИ Стали и Сплавов. Остается верить на слово.
У Welser Profile для направляющей применяется сталь S235JR - Сталь конструкционная углеродистая высокого качества, однако это проверить вы тоже, скорее всего, не сможете.
Также в интернете можно встретить рассказы, что есть направляющие с толщиной 3.6мм и это невесть как хорошо. Дело в том что при прокатке направляющей из полосы(штрипса) 3.5мм толщина конечного изделия идет в "плюс". Если взять точный инструмент, то у Welser Profile тоже намеряете 3.6мм.

Вывод по направляющим;
По пятибальной шкале даю Велсеру твердую пятерку. Ровность, правильность геометрии ребер, защита от коррозии делают её лидером на рынке. Практически не уступает именитым зарубежным брендам, например Rolling Center.

Фото и чертеж каретки до 500 кг с металлическими роликами:

Сравнение кареток

Каретки Welser Profile сделаны добротно, тело центральной детали, к которой крепятся ролики выполнено идеально для передачи нагрузки от роликов, экономии на металле нет, как это встречается у некоторых других производителей. Узнать сэкономил ли производитель на металле каретки очень просто - по отсутствию собственно металла в зонах указанных красной стрелкой, обращайте на это внимание. Вот примеры такой экономии у бюджетных производителей, от умеренной до экстремальной.

Толщина центральной пластины у Welser Profile 10мм. Дистанцирующие втулки металлические - это хорошо. Ролики не отклонятся в сторону от правильного положения

Все детали выполнены методом лазерной порезки, этим в частности объясняется солидная толщина пластин составляющих каретку. Производители, которые используют вырубные штампы применяют для кареток более тонкие пластины макс. 5мм. (Из-за ограничения штампа по толщине вырубаемого металла) Поэтому центральная пластина других брендов набрана обычно из двух штук.

Следующий, на мой взгляд, очень важный момент толщина пластин подвижного соединения "ухо-вилка" и диаметр "пальца" подвижного соединения, ибо это основной узел воспринимающий нагрузку и экономия здесь не уместна.
Многие покупатели заостряют внимание только на номере подшипника и толщине направляющей абсолютно упуская из виду этот момент, и совершенно напрасно.

Соединение типа ухо-вилка

Фурнитура для откатных ворот

На фото ниже сравнительный пример хлипкого узла "ухо-вилка" у бюджетных брендов и усиленный узел фурнитуры Welser Profile, также, справа, представлена каретка от Rolling Center (Италия) считающегося эталоном качества и надежности. Как видно даже без штангенциркуля Welser Profile имеет наибольшую толщину пластин.

Некоторые продавцы дешевой фурнитуры, которую выдают за элитно-дорогую, на своих сайтах никогда не показывают Вам толщину этих пластин демонстрируя каретку всегда в профиль. Ну когда дело доходит до анфаса, то скромно срезают рисунок. При этом как мантру твердят, что у них что-то там усиленное. Но прочитав эту статью вы узнаете все критерии выбора действительно усиленной фурнитуры и сможете выбрать действительно качественную и усиленную (а не псевдо) фурнитуру для своих ворот. Знание-сила и друг кошелька.

Как выбрать усиленную фурнитуру для откатных ворот

Переходим к "пальцу" или штифту.

lser Profile

У Welser Profile диаметр "пальца" 20мм, толщина пластин подвижного соединения "ухо-вилка" 8мм. Это самая большая толщина среди всех производителей в сегменте до 500кг.
Некоторые брэнды имеют "палец" 15мм. и толщину пластин 5мм. (из-за ограничения штампа), поэтому обращайте внимание на этот момент. Хлипкость этого узла с существенно понижает надежность при зашивке чем-то более тяжелым чем профнастил, также страдает и долговечность.
В комплектах некоторых производителей и пошипники могут быть "усиленные" и толщина направляющей может быть 3.6мм, но если в подвижном соединении применяются тонкие 5мм и менее пластины и малый диаметр "пальца", то получится "колосс на глиняных ногах".

Плдшипники: производство фирмы KG.

Подшипники для ворот Подшипники для ворот

Welser Profile использует усиленный 301-й подшипник с металлическим уплотнением или резино-металлическим. Если у Вас есть предпочтение в этом плане, то указывайте это при заказе. Ролики вращаются без каких либо заеданий. Ресурс подшипников - 100.000 циклов открытия\закрытия.

Зазор между роликом и направляющей - 0.95мм. Это на уровне лучших европейских образцов, например Rolling Center. Т.е ворота на этой фурнитуре не будут "проклевывать" и зарываться в землю.

Зазор между роликом и направляющей

Вывод по кареткам:
Welser Profile превосходит многие бренды по несущей способности кареток, за счет больщей толщины используемых пластин составляющих каретку (за счет применения лазерной резки). При значительных нагрузках это рещающее преимущество. Каретка Welser Profile уверенно держит заявленную нагрузку. Слабых или непродуманных мест не обнаружено.

Накатной ролик.

Накатной ролик Ролл Гранд

Накатной ролик

Накатной ролик Welser Profile представляет собой единую конструкцию с металлической заглушкой (не потеряется никогда). Сам ролик на подшипнике, выполнен из полимера, есть также и в металлическом исполнении, в комплекте PRO. Прижим осуществляется двумя болтами, под специальные гайки в теле ролика выполнены шестиугольные отверстия методом лазерной порезки.

У бюджетных прозводителей ролик обычно без подшипника из черного полимера, гайки прижимной пластины могут быть неаккуратно "приляпаны" сваркой вручную или может быть нарезана резьба в теле ролика. Перед таким роликом в торец направляющей вставляется резиновая заглушка. Резиновые заглушки имееют свойство, примерзать\присыхать к уловителю и оставаться в нем до окончательной потери. Объединеная с роликом в единое целое заглушка, по моему мнению, более удачное решение.

Вывод по накатным роликам:
Ролик от Welser Profile выполнен качественно и нареканий не вызвал. 4+, но только за то, что нет резинового демпфера в заглушке. Есть модификации с демпферами, поэтому если собраетесь сильно бить воротами в уловитель спрашивайте ролик с демпферами.

Фото уловителей - верхнего и нижнего.

Кликните на фото чтобы увеличить:

Уловители оцинкованные



Welser Profile имеет толщину уловителей - 4мм. Это достаточная толщина для надежной фиксации ворот при ветровых или иных нагрузках. Настороженно следует относиться к брендам, у которых толщина металла уловителей 3мм. и менее.

Вывод по уловителям:
Максимально возможная толщина уловителей 4мм. - Отлично.

Фото верхнего ограничителя (верхних роликов)

Кликните на фото чтобы увеличить:

Верхние ролики

Верхние ограничители

Толщина П-образных пластин Welser Profile - 4мм. Толшины эти у разных производителей также разнятся - от менее 3мм(плохо) до 4мм(хорошо). Ролики Велсера выполнены так: на полимерную втулку нанесен слой слой эластичного резинопластика. Сильно сжимать ворота этими роликами не следует.
Верхние ролики у разных производителей могут отличаться материалом от очень мягкой резины до очень жесткого полимера, который чуть ли не "звенит" как стекло.

Вывод по верхним ограничителям:
Ролики Welser Profile имеют мягкий и тихий ход за счет оптимальной жесткости поверхности роликов.

Резюмируем:

Итак, стоит ли покупать фурнитуру Welser Profile?

Это будет действительно разумным выбором. Преимущества Welser Profile очевидны: идеально ровная направляющая с покрытием это надежная защита от коррозии, усиленные подшипники, конструкция каретки без экономии на металле, толщина уловителей 4мм, все это залог долгой и успешной работы Ваших ворот. Все кто лично ходил смотреть Welser Profile и другую фурнитуру (есть такие педантичные клиенты с микрометром) все неизменно возвращались к нам и покупали Welser Profile.

Кроме того мы позаботились о приятной цене, что немаловажно в наше время. И предоставляем гарантию на все части фурнитуры 5 лет, но данный комплект отработает у вас намного дольше, 10-15 лет, как минимум.
Приобретая фурнитуру Welser Profile Вы получаете действительно европейское качество без лишних переплат.

Если же Вы видите следующую картину: черная, без покрытия, направляющая, слабые каретки с элементами экономии на металле, тонкие уловители, накатной ролик без подшипника, архаические резиновые заглушки, то с большой вероятностью перед вами недорогой комплект бюджетного производителя. Цены таких комплектов могут варьироваться от адекватных до сильно завышенных. Обращайте внимание на критерии качества и не переплачивайте.
Покупка дешевого комплекта замаскированного под дорогой может дать вам только иллюзорное спокойствие, на некоторое время, а может и стать ошибкой в несколько тысяч гривен.

Надеюсь эта статья позволит Вам сорентироваться во множестве предложений на рынке и сделать правильный выбор. Успехов!

Видео откатных ворот сделанных на базе этой фурнитуры.

С автоматикой Motostar Linestar (пр-во Франция по лицензии CAME).



С автоматикой PROFESSIONAL PS-IZ (Китай)
