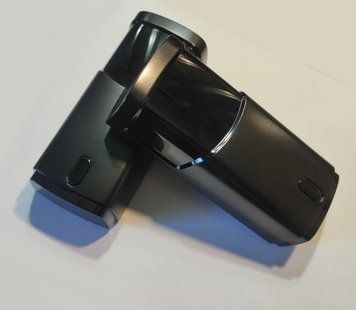

В этом разделе представлены наиболее распространенные у нас в Украине модели фотоэлементов для ворот и шлагбаумов. Подойдут к любой автоматике ворот.
Фотоэлементы являются частью системы безопасности автоматических ворот. Они защищают от защемления воротами людей, автомобилей, животных итд. Использование фотоэлементов крайне желательно, так как это в первую очередь Ваша безопасность.

Как показывает опыт подключение фотоэлементов вызывает наибольшее затруднение у начинающего пользователя. Многие пользователи "неасилив" инструкцию пренебрегают их установкой и совершенно напрасно - лечение себя любимого или ремонт автомобиля может вылиться в кругленькую сумму, так что не пренебрегайте собственной безопасностью. На деле же подключение достаточно тривиально и не занимает много времени.
Немного теории. Первое чего не следует делать так это думать, что фотоэлементы это что-то космическое, умное и сложное , что они транслируют в блок управления данные об окружаещей реальности итп. Комплект фотоэлементов состоит из передатчика TX и приемника RX. На первом 2 клеммы на втором 4 или 5. Передатчик "светит" инфракрасным лучём в приёмник, пока приёмник прнимает луч контакты реле внутри фотоэлемента приемника замкнуты замыкая собою вход фотоэлементов "PHOTO" с общим контактом "GND". Тем самым логика платы управления разрешает маневр закрытия. Ежели прервать инфракрасный луч собственным телом, автомобилем или чем то еще, то соответсвенно контакты реле размыкаются запрещая закрытие. Если луч прервать в момент закрытия, то это приведет к остановке ворот и последующему открытию. Фотоэлементы запитываются напряжением 12-24VAC с соответсвующих клемм платы управления. Питание подключается к клеммам 1 и 2 каждого фотоэлемента, полярность неважна - т.к. ток переменный. Управляющие контакты реле "OUT\NC" и "COM" идут в клеммы "PHOTO" и "GND" платы управления между ними как правило стоит перемычка. Перемычку естественно нужно удалить. Полярность опять же не важна. Обычно рядом есть еще клемма "STOP" также соединенная перемычкой с "GND" - эту перемычку не трогать.
В некоторых партиях фотоэлементов встречается селектор режима работы реле NC/NO, если вам попался такой фотоэлемент, то перемычку (джампер) селектора нужно установить в положение "NC".

На рисунке изображена принципиальная схема подключения фотоэлементов при питании переменным током 24В.

В последние годы многие производители автоматики для ворот стали переводить питание аксессуаров и фотоэлементов в том числе, на постоянный ток 12-24В, с одной стороны это хорошо так как позволяет навешивать периферию из охранной и радиолюбительской сфер без использования дополнительных приблуд вроде выпрямителя и стабилизатора 7812, но с другой стороны требует теперь соблюдения полярности при подключении. В этом случае подключение будет выглядеть так:

Теперь о практике. Фотоэлементы устанавливаются в торцы столбов проёма на одинаковой высоте 500-600 мм от земли. Приёмник рекомендуется располагать ближе к электроприводу, а предатчик на дальнем столбе. Житейская практика показывает, что фотоэлементы все же лучше располагать у себя во дворе, а не на улице - так они дольше "проживут". Хулиганов никто пока не отменял. При таком размещении придется установить рядом с двигателем столбик из трубы 60х30, например, все той же высотой 500-600 мм от земли, завести провода и заглушить сверху,чтобы не попадала вода. На крышку мотора крепить фотоэлент нельзя, хоть и заманчиво. Дальний фотоэлемент ТХ располагаем напротив приемника с другой cтороны проёма, для этого привариваем к нащельнику кусочек трубы 60х30 дабы вывести его в одну линию с приемником. Это несколько дороже и хлопотнее, но зато в разы продлит срок службы ваших фотоэлементов.
На рисунке показано где устанавливать фотоэлементы в случае размещения на улице.

А здесь в случае установки во дворе:

Кабель рекомендуем использовать сечением не более 0,5 мм2. К приемнику (RX) подходит 4-х жильный кабель, очень удобно использовать "домофонный" кабель 4х0,22, а к передатчику (TX) 2-х жильный. Электрики "старой закалки" любят заложить кабеля сечением 2,5мм2 и более, вплоть до 6 мм2 меди - маньяки! Однако клеммы фотоэлементов и платы управления рассчитаны на меньшее сечение и такой провод сложно, а иногда и невозможно зажать в эти клеммы. Вобщем фотоэлементы это слаботочка с соответствующей проводкой.
После того как Вы выполнили крепеж и электрические подключения следует проверить корректность работы фотоэлементов. Для начала удобно помахать рукой перед фотоэлементом-приёмником, если все подключено правильно то Вы должны услышать характерное клацанье реле внутри.

Если не слышите значит нет питания или фотоэлементы не видят друг друга т.е. вы расположили их на разной высоте или скосили в бок.
Далее запускаем ворота в закрытие и в момент движения пересекаем луч фотоэлементов, ворота должны остановиться и пойти в открытие. Это значит, что фотоэлементы работают корректно.
А теперь достаточно важный момент:
Если в маневре закрытия Вы пересекаете луч, а ворота продолжают движение, то остановите ворота и зупустите их в открытие и опять же пересеките луч - ворота должны остановиться и пойти в закрытие. Дело в том, что прозводители автоматики закладывают по умолчанию открытие влево. Если у вас ворота откатываются вправо (если смотреть со двора), то небходимо изменить направление открвтия\закрытия принудительно. Делается это путем перемены местами проводов обмоток двигателя L1 и L2, а также проводов концевых выключателей OL и CL. После этого вновь выполнить тест корректности срабатывания фотоэлементов. В современных моделях автоматики для ворот есть специальный переключатель отвечающий за изменение направления привода и возиться с проводами уже не нужно.
