Набор откатных ворот "Свари Сам"

Артикул KSS-3,5-4,3
В наличии
Описание

Комплектность:

Каретки опорные 2 шт.
Направляющая 3,6 мм 5 м или 6 м
Уловители 2 шт.
Верхний ограничитель на 2 ролика 1 шт.
Концевой ролик и заглушки Есть
Уголок соединительный 2 шт.
Т-профиль 8-10 м.п.

А для тех кто умеет и любит делать что-то своими руками, а также вникать в суть дела у нас есть очень выгодные предложения - Откатные ворота-конструктор из Т-профиля "Свари Сам"

откатные ворота свари сам

Комплект для сборки включает в себя:
- Фурнитуру для откатных ворот SP PREMIER STANDART-500, пассивированная направляющая 5 или 6 м. Толщина направляющей 3,6мм
Т-профиль 60х25+20х20 толщина 2 мм - необходимое количество (кратно 2 м.п.).
- Соединительные уголки для Т-профиля - 2 шт.

* Данное предложение подразумевает самостоятельную покупку трубы 60х30 и 40х20 на удобной Вам металлобазе. Сколько и каких труб нужно взять на металлобазе Вы можете узнать в разделе Чертежи откатных ворот, обычно это 60х30 - 3м и 40х20 - 16м.

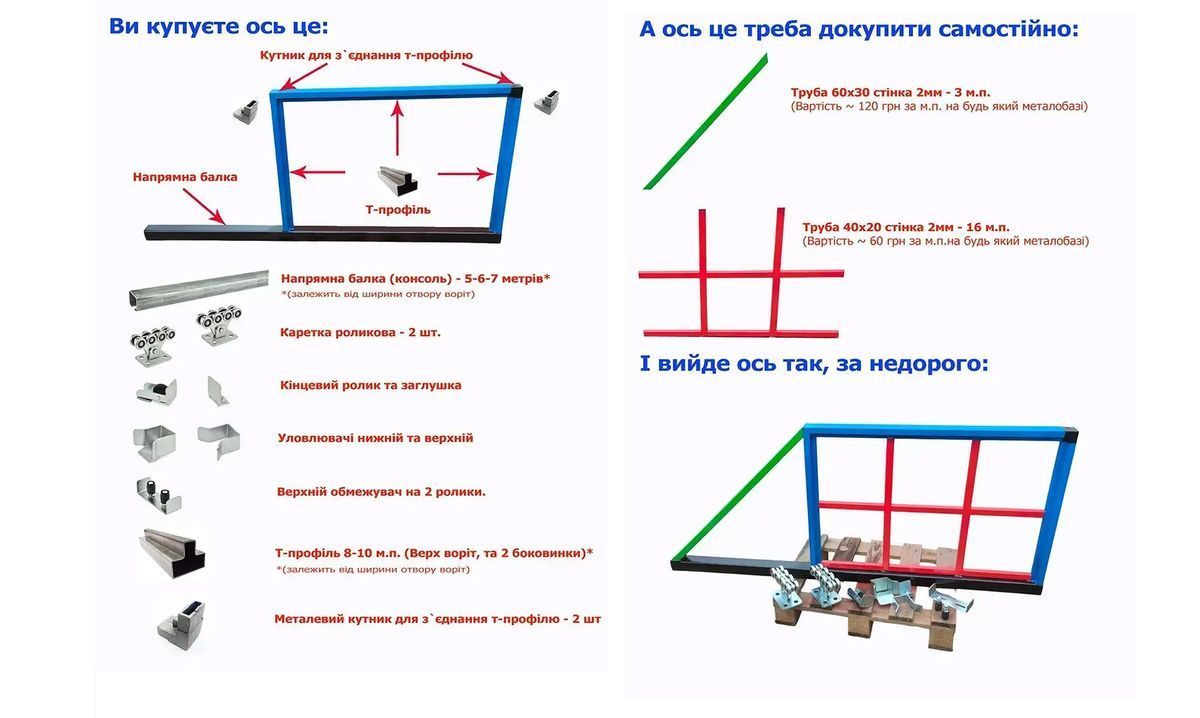

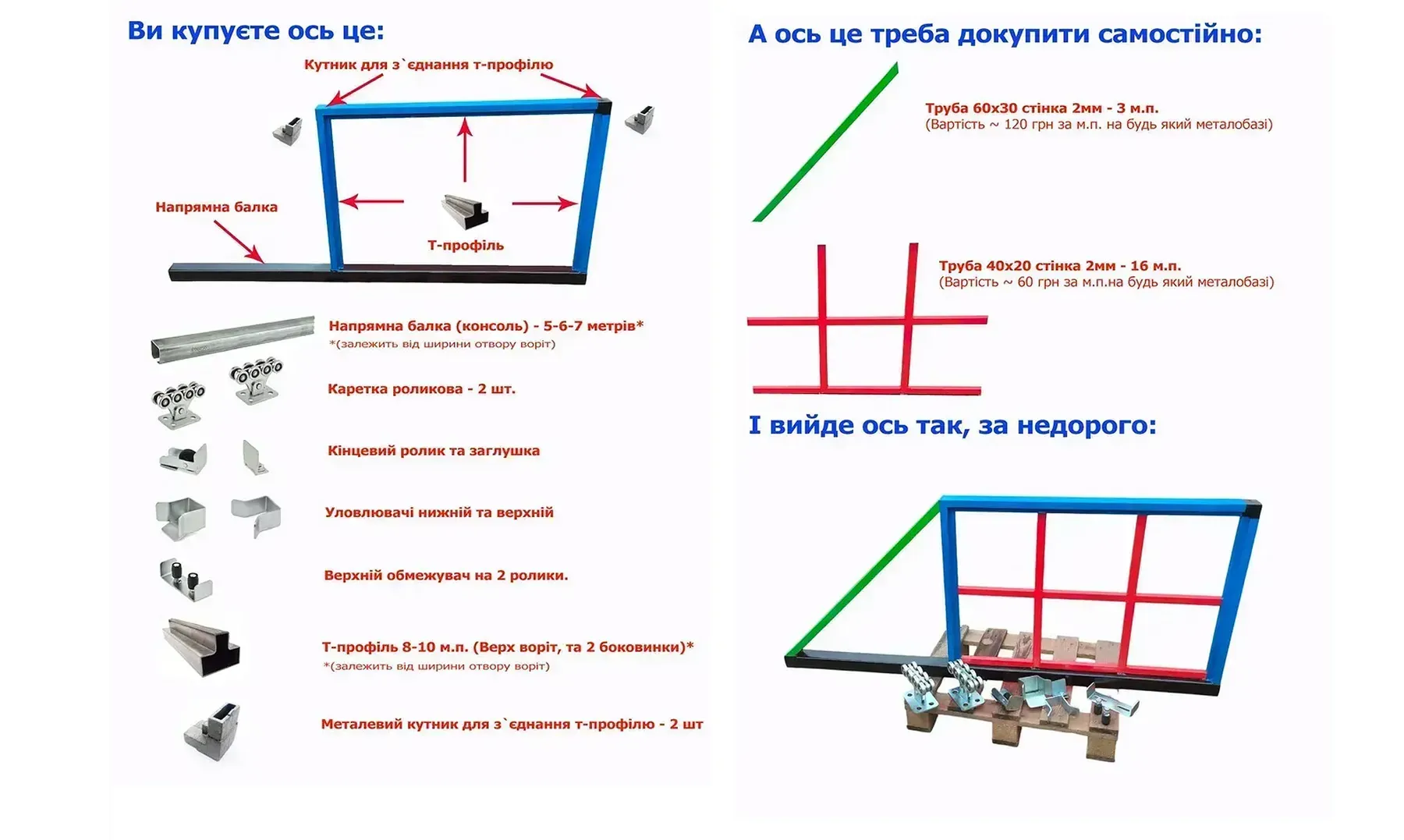

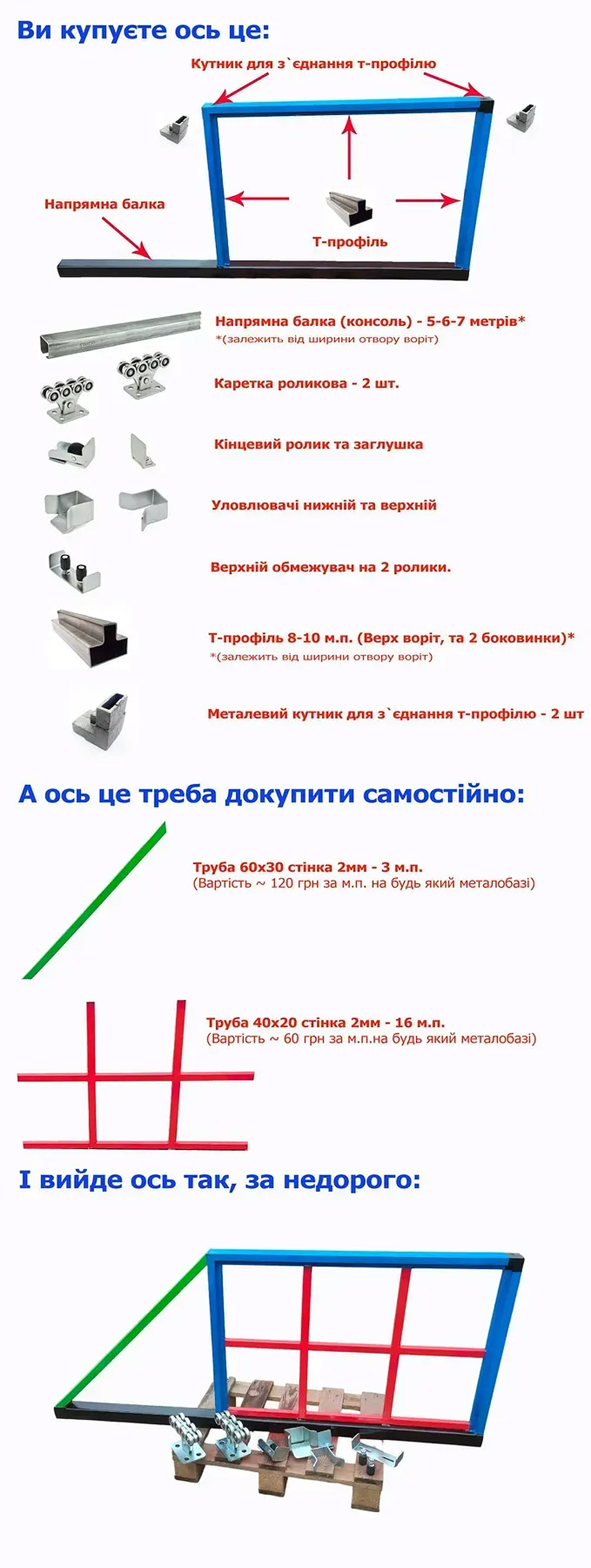

Для наглядности, Вы покупате вот это:

свари сам откатные ворота

А вот это можно докупить на любой металлобазе:

свари сам откатные ворота КСС

Итак, рассмотрим комплект откатных ворот "Сделай Сам". Мы постарались максимально оптимизировать и упростить сварку каркаса, в связи с чем сборка откатных ворот превратилась в простейшее действие. Кроме того с нашими комплектами Вы экономите свое время и деньги. Комплект позволяет перекрыть проёмы от 3 до 4 метров. Из т-профиля можно делать каркасы для ворот с проёмом не более 4м. а также калитки. Ворота с проёмом более 4,3 м из т-профиля уже не делаются, там применяется "классическая" схема из профильных труб.
Рассмотрим подробнее формирование каркаса откатных ворот из т-профиля.
Из т-профиля формируем только 3 стороны прямоугольника, в который ляжет наш материал зашивки (профнастил, штакетник, итд), т-профиль на схеме обозначен голубым цветом. Прямоугольник этот должен быть шире на 100-200мм в каждую сторону чем проем, это нужно чтобы не было щелей, а также для правильной фиксации ворот верхними роликами и уловителями. Т.е если проем 4м, то зашитая часть будет 4,2 м (можно и больше). Соединение т-профиля проще всего делать соединительными уголками из комплекта или так называемой "лесенкой". В внизу проёмной части и в районе противовеса-треугольника т-профиль тянуть не нужно - это не имеет смысла как в плане прочности для профнастильных ворот, так и не эстетично на вид. В проёмной части ворот вместо т-профиля, прямо к направляющей приваривается труба 40х20 - она функционально завершает рамку, в которую потом ляжет профнастил. Далее ввариваем вертикальные перемычки из трубы 40х20, расстояние между ними выбирается с учетом ширины ваших листов профнастила (обычно 1,15м), так чтобы перестык листов происходил по этим стойкам. И одну горизонтальную перемычку, на схеме эти перемычки обозначены красным цветом. После этого формируем противовес наших откатных ворот - просто соединяем трубой 60х30 край направляющей консоли с верхним краем нашего прямоугольника из т-профиля, обозначена на схеме зеленым цветом. Вот собственно и все. Пару слов о том как стыковать и сваривать т-профиль. Без специальной оснастки пытаться зарезать края профиля под 45 градусов Ваш покорный слуга не рекомендовал бы. Все делается очень просто с помощью специальных соединительных уголков и только в верхних углах конструкции: См фото:

откатные ворота свари сам

соединитель для т профиля

Или "лесенкой" - это тоже элементарно. Так можно соединить все 2 верхних угла, правда останется один открытый торец в районе верхнего правого угла, но его можно закрыть пластиковой заглушкой для труб, благо ассортимент их сегодня большой. Альтернативная схема соединения т-профиля:

откатные ворота свари сам

На фото ниже,так и сделано:

откатные ворота свари сам

Как уже говорилось, у небольших откатных ворот с проёмом 3-4 м в нижней части ворот можно не "гнать" т-профиль, а "положить" там трубу 40х20, в этом случае профнастил будет приходить прямо к консоли, что смотрится довольно аккуратно: Такая компоновка имеет много плюсов: не нужно покупать т-профиль для нижней части (это деньги), не нужно внизу ничего зарезать итд, более простой процесс сварки в нижней части ворот, эстетичный внешний вид.

каркас откатных ворот свари сам

каркас откатных ворот свари сам

После сварки и грунтования:

комплект откатных ворот свари сам

Противовесная часть: видно соединение трубы 60х30 с направляющей.

комплект откатных ворот свари сам

Вот так будет в этом случае приходить профнастил к консоли: Установке автоматики это не препятствует, на прочность профнастильных ворот не влияет никак.

комплект откатных ворот свари сам

комплект откатных ворот КСС

При откладывании высоты ворот и сварке каркаса нужно учесть, что дорожный просвет фурнитуры 70мм и высота направляющей 60мм. Т.е каркас "начинается" на отметке 130 мм от уровня чистого пола. См фото:

свари сам откатные ворота

Теперь о самом процессе. Все элементы перед сваркой должны быть прогрунтованы. Понятно, что у большинства пользователей нет ни стапеля, ни сварочного стола, поэтому выставляем направляющую на ровной поверхности на металлических трубах-подкладках в горизонтальный уровень и желательно "прихватить" к ним направляющую сваркой, чтобы не "ёрзалось", вот так:

свари сам откатные ворота

После того, опять же по уровню привариваем 2 вертикальные стойки из т профиля, которые задают ширину полотна ворот, не забываем про перекрытие проёма на 100-200 мм в каждую сторону.

свари сам откатные ворота готовый каркас

свари сам откатные ворота готовый каркас

После этого нужно приварить верхнюю часть (тут понадобятся помощники, струбцины и угольник) и завершить прямоугольник, крайне желательно померять диагонали и убедиться, что конструкция не ушла в параллелограмм. Также все должно быть в одной плоскости. К этому этапу нужно подойти ответственно. Остальное дело техники - соединяем край консоли с верхом прямоугольника трубой 60х30, и ввариваем нижнюю трубу 40х20 и перемычки. Конечный результат:

каркас откатных ворот свари сам

После покраски и зашивки профнастилом:

каркас откатных ворот свари сам

Пример: допустим Вам нужно сделать каркас откатных ворот для проёма шириной 4 м и высотой 2 м. Получается следующая смета:
Комплект Свари Сам - 5800-6390 грн.
Труба 60х30 для противовеса - 3 м - 130*3=390 грн.
Труба 40х20 для перемычек и вниз - 16 м.п. 16*60=960грн.
Итого: 7150-7740 грн.

Какие-то кусочки у Вас неизбежно останутся, но это надо расценивать скорее как бонус - по хозяйству всегда пригодится, т.к покупая нарезку в интернете Вы все равно платите за них, только они идут в металлолом, а не Вам. Как видите, все довольно просто. Купив у нас фурнитуру для откатных ворот и т-профиль Вы сможете легко и просто сварить откатные ворота своими руками и сэкономить при этом от 10 до 40 тысяч гривен, чем при заказе "под ключ".

Сколько и каких труб нужно взять на металлобазе Вы можете узнать в разделе Чертежи откатных ворот. Эти же чертежи вы можете использовать для сварки ворот из т-профиля, так как методика ничем не отличается от использования классических профильных труб. Теперь когда мы узнали основные моменты сварки ворот из т-профиля и увидели всю простоту и незамысловатость процесса можно принять решение, делать эти простейшие вещи самому или переплачивать за это кому-то другому.

Остались вопросы? Звоните, и наши менеджеры с удовольствием проконсультируют Вас по всем вопросам! Звоните или закажите консультацию.

8 390 грн
Войдите на сайт чтобы
добавить товар в список желаний

Для проема ворот
Быстрый заказ
  • SAT по Украине —  (по тарифам компании)
  • Деливери по Украине —  (по тарифам компании)
  • Новой почтой по Украине —  (по тарифам компании)
  • Курьером к двери по Киеву — от 700 грн.
  • Самовывоз - бесплатно

Подробнее о доставке

  • Наличными при получении.
  • Оплата курьеру
  • Кредитной картой в privat24, LiqPay.
  • Через кассу или терминал самообслуживания Приватбанк.



По всем возникшим вопросам звоните: 067 100-40-48


Характеристики
Бренд SP Premier
Страна производитель Украина
Для проёма ворот 3-5 м
Высота проема До 2 м
Для веса ворот до 500 кг
Комплектация Не полная
Верхний ограничитель на 2 ролика
Толщина металла уловителей 4 мм
Подшипник 6301RS - усиленный
Направляющая 70x60. Толщина стенки 3,6 мм
Отзывы 1
Сделал ворота из этого комплекта - полет нормальный. Все просто и понятно. Понравилось соединение уголками, я из забил киянкой и обварил. Ворота сделали за день.
